Лампы коротковолновых ультрафиолетовых лучей ЛКУФ-2 и ЛКУФ-3

07.10.2021 11 0.0 0

В данной статье будут рассмотрены лампы коротковолновых ультрафиолетовых лучей для местного и полостного применения ЛКУФ-2 и ЛКУФ-3.

Лампа коротковолновых ультрафиолетовых лучей для местного и полостного применения (ЛКУФ-2)

Лампа ЛКУФ-2 (завода ЭМА) дает коротковолновый отрезок ультрафиолетового излучения (КУФ), максимум энергии которого приходится на длину волны 253,7 ммк.

Работа лампы происходит при холодном тлеющем разряде ртутно-кварцевой горелки ПРК-4.

Схема лампы ЛКУФ-2 и ее устройство

Обозначения схемы (рис. 106): 1 –лампа 6ПЗ; 2–5 – сопротивление ВС-2, 82 килоом ±10%; 3–4 –6–10 – конденсатор КСО-4, 120 микрофарад; 7 – конденсатор 10–40 мкф; 8 – катушка самоиндукции, провод Ф-2, внутренний диаметр 25 мм, шаг 6мм; 9 – лампочка накаливания 6,3 в – 0,78 а; 11 – предохранитель «Бозе» на 2 а; 12 – выключатель сети; 13 – конденсатор КБГИ – 400 в, 0,01 мкф.

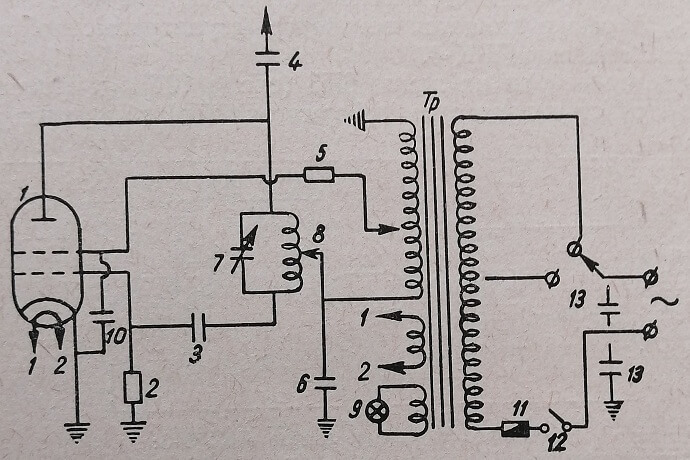

Принципиальная схема лампы ЛКУФ-2

Рис. 106. Принципиальная схема лампы ЛКУФ-2

Генератор собран по трехточечной схеме на лампе 6ПЗ. Питание его осуществляется силовым трансформатором, первичная обмотка которого имеет переключение, позволяющее пользоваться электрической сетью напряжением как 127, так и 220 в.

Генератор высокой частоты собран в одном блоке, состоящем из лампы 6ПЗ и колебательного контура (7, 8). Образующиеся в анодной цепи генератора высокочастотные колебания подаются через конденсатор (4) на выход. К гнезду «выход» присоединяется провод излучателя (кварцевой горелки ПРК-4).

Мощность энергии, потребляемой из сети, составляет 75 Вт. Частота питающего генератора – 39 мГц (7,7 м). Продолжительность непрерывной работы до 6 часов.

Лампа ЛКУФ-2 смонтирована в металлическом корпусе. На его передней стенке находится панель с ручками управления. Справа расположен выключатель сети, посредине – сигнальная лампочка, слева – гнездо для провода, соединяющего аппарат с горелкой ПРК-4.

Горелка ПРК-4 помещена в небольшом пластмассовом рефлекторе с закрывающейся передней поверхностью. Рефлектор имеет металлический отражатель с зеркальной поверхностью. Передняя поверхность его закрывается створкой с отверстием, в которое вставляются металлические тубусы для полостных облучений.

К аппарату придается три тубуса различных размеров. Тубусы имеют конусообразную форму. Диаметр их выходных отверстий – 14, 20, 28 мм диаметр наконечника – 5 мм. Два тубуса имеют прямые срезы выходного отверстия и один – наклонный.

Рефлектор укреплен на штанге с шарнирами, позволяющей устанавливать его в желаемом положении.
На правой стороне корпуса помещен переключатель напряжения с гнездами «127 в» и «220 в». Переключение производится колодкой, находящейся в гнездах «220 в».

На левой стороне корпуса находится гнездо для штанги рефлектора.

Для подготовки аппарата к эксплуатации открывают замки и откидывают крышку с кожуха аппарата; вынимают штангу с рефлектором и вставляют ее конец в гнездо на левой стороне корпуса; вставляют провод горелки в гнездо панели; устанавливают колодку переключателя трансформатора на соответствующее питающей сети напряжение (127 или 220 в); включают вилку провода в розетку сети.

Во время работы корпус аппарата заземляется. Для этого имеющийся в колодке переключателя напряжения третий штырек вставляют в гнездо на корпусе аппарата, а соответствующий ему второй, свободный конец, выведенный у вилки провода, заземляется.

Лампа ЛКУФ-3

Лампа ЛКУФ-3 является несколько измененной моделью лампы ЛКУФ-2 и также является генератором ультравысокой частоты, питающим горелку ПРК-4.

Генератор собран на лампе 6ПЗ (схема 107). Питание осуществляется от силового трансформатора (тр) и двухполупериодного выпрямителя, собранного на лампе 6П5. Горелка ПРК-4 (г) присоединена к цепи генератора высокочастотным кабелем (к). В схему включен фильтр для подавления радиопомех. Генератор экранирован.

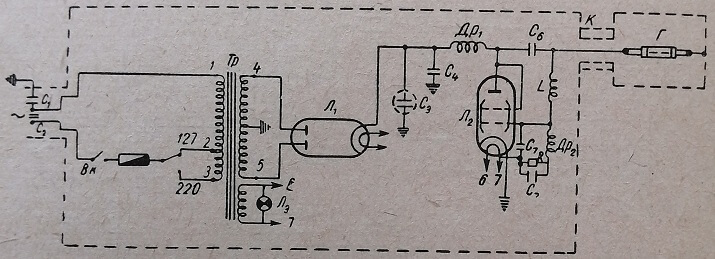

Схема лампы ЛКУФ-3

Рис. 107. Схема лампы ЛКУФ-3: C1, 2 конденсаторы КБП 0,025 мкф, 220 в; ВК – включатель сети; ПР – предохранитель ПК-45 на 1 а; ТР – силовой трансформатрр; Jl\ – лаппа 6Ц5; лампа 6ПЗ; Лз – лампочка накаливания -г- 6,3 в, 0,78 а; ДР2 – дроссели высокой частоты; C – конденсатор 250 в;
L – катушка индуктивности; К – высокочастотный кабель РК 49; Г – ртутнокварцевая горелка ПРК-4; R – сопротивление.

Мощность энергии, потребляемой аппаратом из сети, несколько меньше, чем в лампе ЛКУФ-2, и составляет 45 вт. Частота генератора – 39 мГц. Панель с ручками управления содержит предохранитель-переключатель напряжения сети на 127 или 220 в. Заводом переключатель установлен на 220 в.
Подготовка лампы к эксплуатации не отличается от подготовки лампы ЛКУФ-2.

Уход за лампами ЛКУФ-2 и ЛКУФ-3 и их ремонт

Аппараты ЛКУФ-2 и ЛКУФ-3 представляют собой ламповое устройство, требующее бережного обращения.
Рефлектор протирается от пыли сухой мягкой тряпкой. Горелки ПРК-4 касаться руками нельзя. Пальцы оставляют пятна, которые понижают степень излучения. Запачканная горелка осторожно протирается чистым спиртом.

Тубусы обмываются водой и стерилизуются кипячением.

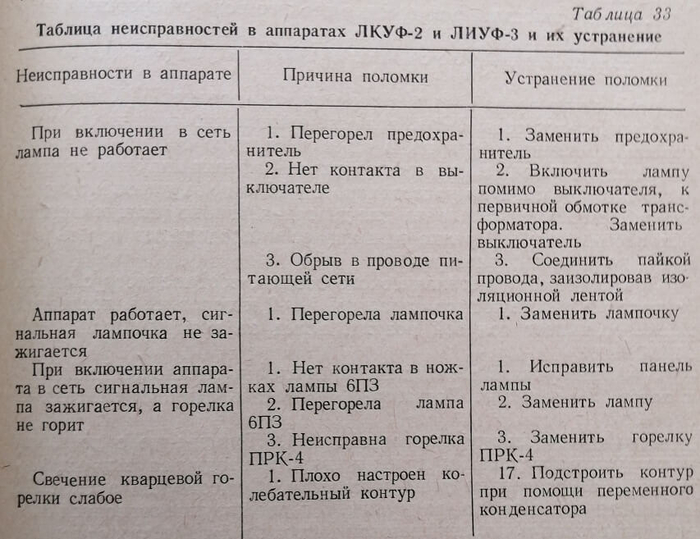

Ниже приведена таблица наиболее часто встречающихся неисправностей в лампах, устранение которых возможно своими силами (табл. 33).

Таблица неисправностей в лампах ЛКУФ-2 и ЛКУФ-3 и их устранение

К аппаратам придается комплект принадлежностей, в который входят:

  1. Горелка ПРК-4 – 2 шт.;
  2. Тубусы – 3;
  3. Очки с темными стеклами – 1;
  4. Лента сантиметровая – 1;
  5. Питающий провод длиной 2,5 м с штепсельной вилкой и проводом для заземления – 1;
  6. Запасной предохранитель типа «Бозе» на 2 а – 1 шт.

Особенности методики облучения на лампах ЛКУФ-2 и ЛКУФ-3

Методика отпуска процедуры на лампах ЛКУФ-2 и ЛКУФ-3 отличается от методики работы с другими ртутно-кварцевыми лампами.

Продолжительность неустановившегося режима здесь значительно короче и не превышает одной минуты. Поэтому лампа через одну минуту после включения и зажигания готова к эксплуатации.

Мощность излучения горелки ПРК-4 в лампах ЛКУФ-2 и ЛКУФ-3 приблизительно в 6 раз меньше, нежели в обыкновенных (длинноволновых) ртутно-кварцевых лампах. Поэтому средняя биодоза определяется в 1,5–2 мин. при расстоянии участка облучения от горелки в 20 см.

При полостном облучении в отверстие створки рефлектора вставляют необходимый тубус, предварительно простерилизованный, а при гинекологических облучениях – смазанный с наружной поверхности вазелином.
При смене тубуса лампа выключается.

При облучении открытых поверхностей створка открывается и лампа устанавливается, как и при работе с другими лампами.

При работе с лампой больные и обслуживающий персонал одевают защитные очки. По окончании отпуска процедуры аппарат выключается, детали укладываются в корпус и закрываются крышкой.

Способы зажигания горелки ПРК

Нормальная, бесперебойная эксплуатация горелок ПРК возможна только при соблюдении режима их горения. При колебаниях напряжения тока в городской сети горелки легко гаснут. Горевшая и потухшая горелка может быть зажжена вновь после того, как несколько остынет. В среднем продолжительность остывания горелки равна 10–15 мин.  Облегчить зажигание горелки можно с помощью конденсатора в 1–2 мкф, включаемого параллельно лампе. Ее можно также зажечь если взять вместо конденсатора обычную лампу и подключу параллельно лампе. В момент подключения горелка загорается.

Облегчить зажигание лампы можно путем повышения электропроводности газа лампы при помощи так называемых внешних ионизаторов. В условиях физиотерапевтического кабинета наиболее удобными ионизаторами являются аппараты, которые образуют:

  1. Электромагнитные излучения всякого рода с короткими диапазонами волн (аппарат УВЧ или аппараты для дарсонвализации).
  2. Электрическое поле с большим напряжением (аппарат АФ-2 АФ-3).

Если к включенной, но не загоревшейся горелке ПРК поднести небольшие электроды УВЧ, в лампе немедленно возникает голубоватый светящийся разряд, и через несколько секунд лампа зажигается. Тот же весьма демонстративный эффект получается, если к горелке поднести на расстоянии 10–15 см вакуум-электрод от включенного в сеть аппарата для дарсонвализации (стационарного или переносного). Горелка вспыхивает и продолжает гореть все время по удалении электрода.

При поднесении металлического острия, соединенного с одним из полюсов действующего аппарата АФ-2 к горелке, в последней также возникает голубой разряд, вслед за которым происходит зажигание.

Применяя указанные внешние ионизаторы, можно легко зажечь и неостывшие лампы. Достаточно применить один из описанных способов.
