Штатив для фильтрования

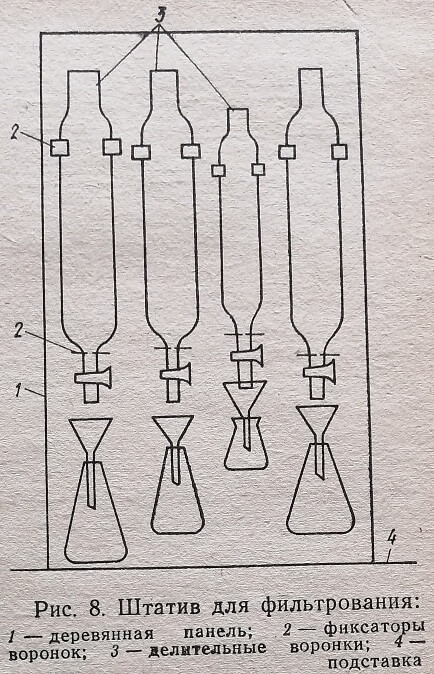

Фильтрование в лабораторной практике часто осуществляется при помощи воронок с помещенными в них фильтрами. По мере прохождения фильтруемой жидкости через фильтр ее необходимо подливать в воронку. При фильтровании большого количества жидкости на подливание идет много времени. С целью экономии времени на выполнение этой операции нами сконструирован штатив (рис. 8).

Изготовляют панель 1 с подставкой 4. Подбирают делительные воронки подходящих размеров в зависимости от наиболее часто встречающихся объемов фильтруемых жидкостей. Воронки крепят к панели 1 с помощью фиксаторов 2. Фиксаторы изготавливают пружинной конструкции, позволяющей легко вставлять и вынимать из них делительные воронки. Под воронки подставляют сосуды с обыкновенными воронками и фильтрами в них.

Жидкость, подлежащую фильтрованию, наливают в одну из делительных воронок. Краном в делительной воронке отрегулировывают вытекание фильтруемой жидкости в зависимости от скорости ее фильтрования.

Как видно из рис. 8 штатив позволяет фильтровать одновременно четыре раствора. Конструкция его дает возможность разместить на панели большое количество делительных воронок и, таким образом, повысить его производительность. Фильтрование может происходить в отсутствие исследователя. Эксплуатация штатива показала его каждодневную необходимость в биохимической и клинико-диагностической лабораториях.
