Устройства для мытья лабораторной посуды
В данной статье рассмотрены приспособление для мытья и ополаскивания лабораторной посуды, способ и устройство для мытья пробирок и штатив с фиксированными пробирками.
Приспособление для мытья и ополаскивания лабораторной посуды
С целью экономии дистиллированной и бидистиллированной воды, а также времени на выполнение операции мытья и ополаскивания лабораторной посуды разработано приспособление, которое показано на рисунке 1.
Монтаж и эксплуатация приспособления
Подбирают бутыли 1 и 9. Их размеры зависят от объема операции по мытью и ополаскиванию посуды. В пробках к бутылям герметически фиксируют штуцера 5, 6 и сифон 2. Бутыли соединяют трубками с кранами как показано на рисунке, бутыль 1 наполняют на 2/3 водопроводной или дистиллированной водой. Отвод 7 с краном 8 подсоединяют к компрессору. При открытом кране 8 и закрытом кране 3 в бутыль 9 нагнетают воздух. Кран 8 перекрывают. На наконечник 4 надевают моющуюся посуду (колбочку, тигель, пробирку и др.). Открывают кран 3. Вода в виде фонтана моет всю внутреннюю часть посуды. По окончании мытья кран 3 перекрывают. По мере падения давления воздуха в бутылях включают компрессор для его восстановления.
Способ и устройство для мытья пробирок
Удаление осадков (форменных элементов крови, остатков тканей в гомогенатах, ядер клеток, микробной массы для использования в анализах) из центрифужных пробирок в процессе мытья с помощью ершиков затруднительно и забирает много времени. Мытье таким способом пробирок малого диаметра (3-5 мм) также очень трудоемкая и длительная операция.

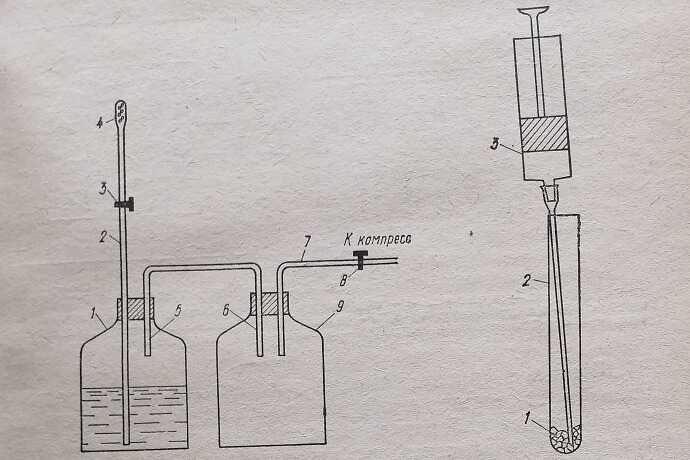

Рис. 1. Приспособление для мытья и ополаскивания лабораторной посуды
1 — бутыль с водой для мытья или ополаскивания; 2 — сифон; 3, 8 —- краны; 4 — разбрызгивающий наконечник сифона; 5, 6 — штуцера; 9 — бутыль с воздухом под давлением; 7 — отвод
Рис. 2. Устройство для мытья пробирок
С целью сокращения времени на мытье центрифужных и других пробирок разработан способ, сущность которого состоит в следующем (рис. 2). К медицинскому шприцу 3 присоединяют длинную иглу. В шприц набирают воду или другую моющую жидкость. Иглу вводят в пробирку 2 во внутрь осадка 1. С помощью поршня создают сильную струю жидкости, которая удаляет осадок и моет пробирку. Аналогично пробирку ополаскивают дистиллированной водой.
Устройство для мытья пробирок

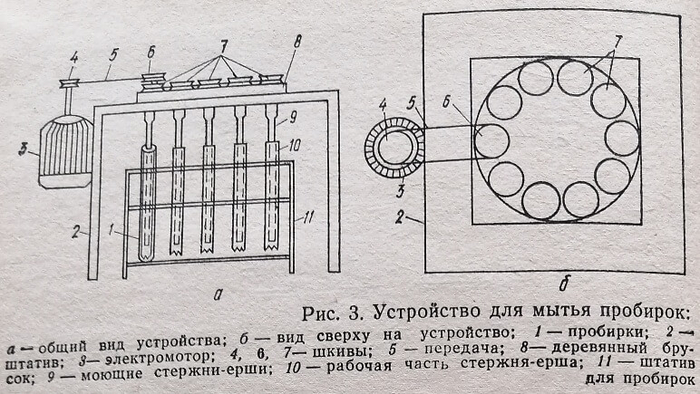

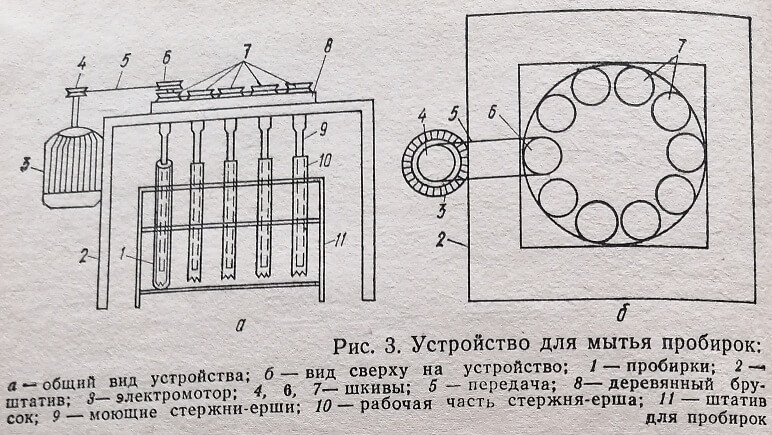

В связи с недостатком портативных заводских приборов для мытья пробирок, нами сконструировано устройство (рис. 3) , которое позволяет механизировать ручной труд и намного ускорить этот процесс.
В бруске 8 делают по кругу десять и более отверстий. В каждом отверстии сверху и снизу крепят шарикоподшипники. Брусок 8 крепится к каркасу 2 с помощью болтов. В шарикоподшипниках устанавливаются оси со шкивами 6 и 7. С нижней стороны оси имеют резьбу, с помощью которой к ним прикрепляются стержни 9. С одной стороны к каркасу 2 крепят электромотор 3 со шкивом 4. Все шкивы соединяют передачей.
На нижний конец стержней-ершей 9 надевают резиновые трубки с большим количеством полосок внизу, которые образуются вследствие разрезания трубки ножницами. Можно вместо стержней 9 крепить к осям обыкновенные ерши для мытья пробирок. Пробирки 1, подлежащие мытью, наполняют моющим раствором. Штатив 11 вместе с пробирками подводят под стержни 9 так, чтобы последние погрузились до дна пробирок. С помощью мотора приводятся в движение стержни 9 и они механически моют пробирки.
Штатив с фиксированными пробирками

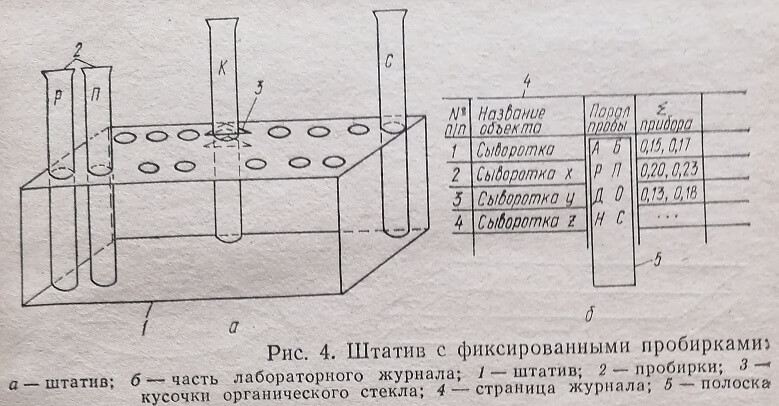

Для экономии времени на мытье пробирок, а также на занесение их обозначений в лабораторный журнал нами предложен штатив с фиксированными пробирками (рис. 4). Он представляет собой обыкновенный лабораторный штатив, в гнездах которого фиксированы пробирки 2, Фиксация их осуществляется с помощью клея БФ-2, маленькие кусочки органического стекла З или другого материала приклеивают на стенку пробирки 2 выше и ниже перекладины штатива. Если есть необходимость, пробирку приклеивают к штативу и в донной части.
Такой штатив с фиксированными пробирками позволяет при мытье встряхивать их все одновременно (по 20-50 шт). Аналогично проводят и операцию ополаскивания. С помощью предложенного штатива намного сокращается время на наполнение пробирок моющей жидкостью и водой и в целом на операции мытья пробирок.
Для занесения обозначений пробирок в лабораторный журнал нами разработано два способа. По первому способу на печатной машинке или любом множительном аппарате заблаговременно заготовляют множество бумажных полосок 5 (см. рис. 4, б) с обозначением всех пробирок в используемом штативе, например, П, К, Р, С и т. д. Затем указанные полоски вклеивают в соответствующую графу лабораторного журнала. В результате этого в два-три раза экономится время на занесение обозначений пробирок в журнал. Исключаются ошибки при занесении.
По второму способу в типографии изготовляют штамп-клише с обозначением пробирок. Штамп по своим размерам соответствует определенной графе в лабораторном журнале. Исследователь обозначения пробирок вносит в соответствующую графу журнала с помощью указанного штампа-клише. В результате применения указанного способа время занесения обозначений пробирок в лабораторный журнал сокращается в десятки раз. При этом абсолютно исключаются ошибки в занесении.
