Устройство для наслаивания жидкости на жидкость в пробирках
В лабораторной практике наслаивание жидкости на жидкость в пробирке осуществляется вручную с помощью обыкновенных пипеток или пипеток-капельниц. Это отбирающая много времени, трудоемкая, кропотливая, требующая от исследователя напряжения и усилия, операция. Она не всегда достигает поставленной цели: жидкости, хотя частично, смешиваются, что ведет к получению неверного результата. Между тем указанная операция широко используется в биохимической и клинико-диагностической лабораторной практике.
С целью устранения вышеуказанных недостатков при выполнении операции наслаивания, ускорения и автоматизации ее, повышения точности нами разработаны два устройства: первое — для наслаивания жидкости на жидкость в одной пробирке, второе — для наслаивания жидкости на жидкость в нескольких пробирках. Первое устройство показано на рис. 11.

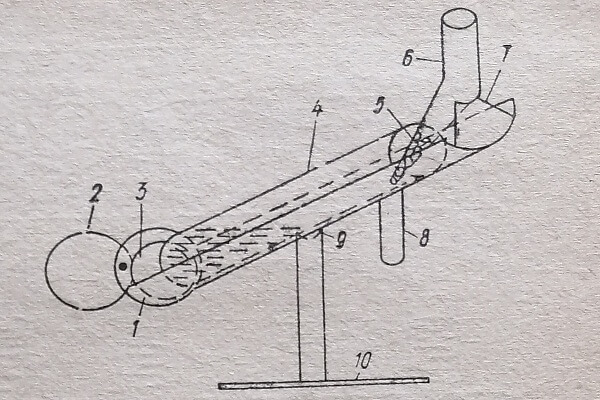

Рис. 11. Устройство для наслаивания жидкости на жидкость в пробирке:
1 — кювет-патрон для пробирки; 2 — задвижка кювет-патрона; 3 - отверстие в кювет-латроне для выемки пробирки; 4 — пробирка; 5 — кусочек хлопчатобумажной ткани, фильтровальной бумаги или стекловата; 6 — воронкообразное приспособление; 7 — подставка, на “которой крепится приспособление 6; 8 — пробирка, для сбора остатков наслаиваемой жидкости; 9 — стояк; 10 — подставка, на которой крепится стояк 9
На стояке 9 с подставкой 10 крепится под углом 35-45° кювет-патрон, изготовленный из листового плексигласа. В нижней его части сделано по размеру пробирки 4 отверстие 3. Отверстие 3 перекрывается задвижкой 2, фиксированной подвижно к кювет- патрону с помощью стержня. Сверху кювет-патрона на подставке 7 крепится воронкообразное приспособление 6, как показано на рис. 11. В его нижний конец с отверстием помещают немного марли, ваты, хлопчатобумажной ткани или стекловаты (когда наслаивают агрессивные жидкости). Против нижнего отверстия в приспособлении 6 в кювет-патроне делают отверстие, в которое вставляют пробирку 8.
Задвижкой 2 перекрывай ют отверстие 3. Пробирку с жидкостью, на которую необходимо наслоить другую жидкость, помещают в кювет-патрон, как показано на рис. 11. При стационарном положении в пробирку 4 своим нижним концом заходит приспособление 6. Затем пипеткой или прямо из емкости наливают в приспособление 6 жидкость, подлежащую наслаиванию или подслаиванию. При этом она проходит, просачивается через хлопчатобумажную ткань или стекловату 5 и равномерно по стенке пробирки 4 наслаивается или подслаивается под жидкость в пробирке. Затем пробирку осторожно вынимают из кювет-патрона через отверстие 3, открыв перед тем задвижку 2. Ставят в вертикальное положение в штатив для наблюдения.
Устройство для наслаивания жидкости на жидкость в нескольких пробирках показано на рис. 12.

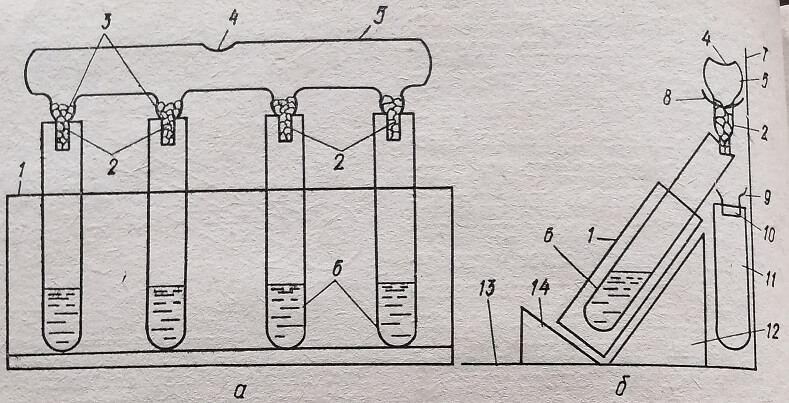

Рис. 12. Устройство для наслаивания жидкости на жидкость в нескольких пробирках:
а — общий вид устройства; б — вид устройства сбоку; 1 — штатив для пробирок; 2 — отростки; 3 — отверстия в нижней части корпуса; 4 — отверстие в верхней части корпуса; 5 — цилиндрический корпус; 6 — пробирки с жидкостью; 7 - стояк; 8 - кронштейн; 9 — желоб для стекания жидкости; 10 — отверстие в желобе; 11 - пробирка; 12, 14 — фиксированные клинья; 13 - подставка
Из стекла или другого подходящего материала изготовляют корпус 5 с рядом отверстий 3, заканчивающихся отростками 2. Диаметр отростков равняется 2-3 мм, их длина - 15-20 мм. Противоположно отверстиям 3 посередине в корпусе 5 делают отверстие 4 диаметром 5-7 мм. Отверстия 3 располагают одно от другого на расстоянии, равном таковому между пробирками в обыкновенном лабораторном штативе. Изготовляют стояк 7 с подставкой 13. На подставке фиксируют клинья 12 и 14 таким образом, чтобы между ними образовалось гнездо для штатива 1, как показано на рис. 12. При этом пробирки 6 со штативом должны быть наклонены под углом 35-45°. На 10-15 мм выше отверстия пробирок 6, когда они со штативом 1 помещены в гнездо между клиньями 12 и 14, и на стояке 7 укрепляют два желобообразных кронштейна 8. Располагают их между отростками 2. Ниже на некотором расстоянии на стояке укрепляют желоб для стекания остатков жидкости из отростков 2, когда убран штатив 1 с пробирками. К отверстию 10 прикрепляют пробирку 11, Отростки 2 заполняют плотно ватой, марлей, хлопчатобумажной тканью или стекловатой (когда наслаиваются агрессивные жидкости). Плотность должна быть такой, чтобы за 1 с из отростков просачивалась приблизительно одна-две капли наслаиваемой жидкости. Корпус 5 помещают на кронштейн 8 отростками вниз. Штатив 1 с пробирками 6 устанавливают в гнездо между клиньями 12 и 14. При этом отростки 2 заходят в отверстия пробирок 6 и соприкасаются с внутренней нижней стенкой последних. Через отверстие 4 в корпус 5 заливают наслаиваемую жидкость. При этом учитывают количество пробирок 6 и необходимое количество жидкости для наслаивания в каждой пробирке. В результате из каждого отростка просачивается часть наслаиваемой жидкости и по стенкам пробирок наслаивается (или подслаивается) на содержащуюся в них жидкость.
После окончания операции наслоения штатив 1 с пробирками осторожно переносят на лабораторный стол, ставят и ведут наблюдение за границей раздела двух жидкостей. Наблюдение можно вести, не вынимая штатив из гнезда между клиньями 12 и 14. Остаток наслаиваемой жидкости из отростков 2 после того, как убрали штатив 1 с пробирками, стекает в желоб 9, а оттуда через отверстие 10 — в прикрепленную к нему пробирку 11.
Устройство можно изготовить в нескольких экземплярах, используя каждый для отдельной жидкости.
Одно и то же устройство можно промывать от остатков предыдущей жидкости и использовать для наслоения другой.
